孔用L形圈適用于裝在氣壓或.液壓機械設備中活塞的密封，主要材料有丁晴橡膠NBR和氟膠FKM,設計時可參照HG4-331-66標準。
工況條件：
工作壓力:≤1MPa
工作溫度：丁晴橡膠NBR：-30～+120℃；
氟膠FKM：-20～+200℃；
工作介質：液壓油、乳化液、水；
往復速度：≤1m/s。

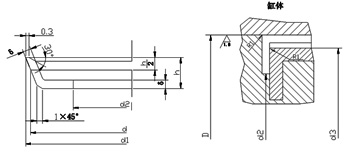

規格及溝槽尺寸
|
訂貨號 |
缸徑D |
d |
d1 |
d、d1 |
d2 |
d3 |
h |
δ |
|||
|
基本 |
基本 |
極限 |
基本 |
極限 |
基本 |
極限 |
基本 |
極限 |
|||
|
L03007 |
30 |
30 |
32 |
+0.5 |
11 |
±0.6 |
24 |
7 |
+0.8 |
2 |
+0.6 |
|
L03207 |
32 |
32 |
34 |
12 |
26 |
||||||
|
L03507 |
35 |
35 |
37 |
15 |
29 |
||||||
|
L03807 |
38 |
38 |
40 |
18 |
32 |
||||||
|
L04007 |
40 |
40 |
43 |
20 |
34 |
||||||
|
L04207 |
42 |
42 |
45 |
22 |
36 |
||||||
|
L04507 |
45 |
45 |
48 |
25 |
39 |
8 |
|||||
|
L04808 |
48 |
48 |
51 |
+0.8 |
28 |
42 |
|||||
|
L05008 |
50 |
50 |
53 |
30 |
44 |
||||||
|
L05208 |
52 |
52 |
55 |
32 |
±0.8 |
45 |
2.5 |
||||
|
L05508 |
55 |
55 |
58 |
35 |
48 |
||||||
|
L06008 |
60 |
60 |
63 |
38 |
53 |
||||||
|
L06508 |
65 |
65 |
68 |
40 |
58 |
||||||
|
L07008 |
70 |
70 |
74 |
45 |
63 |
||||||
|
L075010 |
75 |
75 |
79 |
48 |
68 |
10 |
|||||
|
L080010 |
80 |
80 |
84 |
50 |
73 |
||||||
|
L08510 |
85 |
85 |
89 |
+1.1 |
55 |
78 |
|||||
|
L090012 |
90 |
90 |
95 |
60 |
±1.0 |
82 |
12 |
+1.0 |
3 |
||
|
L095012 |
95 |
95 |
100 |
65 |
87 |
||||||
|
L100012 |
100 |
100 |
105 |
70 |
92 |
||||||
|
L105012 |
105 |
105 |
110 |
75 |
97 |
||||||
|
L110012 |
110 |
110 |
116 |
80 |
102 |
||||||
|
L120014 |
120 |
120 |
126 |
90 |
112 |
14 |
|||||
|
L125014 |
125 |
125 |
131 |
95 |
±1.2 |
116 |
3.5 |
+0.6 |
|||
|
L130014 |
130 |
130 |
136 |
100 |
121 |
||||||
|
L140014 |
140 |
140 |
146 |
110 |
131 |
||||||
|
L150014 |
150 |
150 |
156 |
+1.5 |
120 |
141 |
|||||
|
L160014 |
160 |
160 |
166 |
130 |
151 |
||||||
|
L170014 |
170 |
170 |
176 |
130 |
161 |
4 |
|||||
|
L180014 |
180 |
180 |
186 |
140 |
170 |
||||||
|
L190014 |
190 |
190 |
196 |
150 |
180 |
||||||
|
L200017 |
200 |
200 |
208 |
160 |
±1.5 |
190 |
17 |
||||
|
L210017 |
210 |
210 |
218 |
170 |
200 |
||||||
|
L220017 |
220 |
220 |
228 |
180 |
210 |
||||||
|
L240017 |
240 |
240 |
248 |
200 |
230 |
||||||
|
L250017 |
250 |
250 |
258 |
公稱 |
205 |
240 |
|||||
|
L260017 |
260 |
260 |
268 |
215 |
250 |
||||||
|
L280017 |
280 |
280 |
288 |
235 |
270 |
||||||
|
L300020 |
300 |
300 |
309 |
255 |
公稱 值的 |
288 |
20 |
4.5 |
|||
|
L320020 |
320 |
320 |
329 |
275 |
308 |
||||||
|
L340020 |
340 |
340 |
349 |
295 |
328 |
||||||
|
L360020 |
360 |
360 |
369 |
310 |
348 |
||||||
|
L380020 |
380 |
380 |
389 |
330 |
368 |
||||||
|
L400020 |
400 |
400 |
409 |
350 |
388 |
||||||
|
L420020 |
420 |
420 |
429 |
370 |
408 |
||||||
|
L450020 |
450 |
450 |
459 |
400 |
438 |
||||||
|
L480020 |
480 |
480 |
489 |
430 |
468 |
||||||
|
L500020 |
500 |
500 |
509 |
450 |
488 |
||||||
